氣體滅火系統是四大固定式滅火系統之一，應用廣泛，滅火效率高、滅火速度快、保護對象無無損等優點；氣體滅火系統一般以滅火介質命名，比較常用的有二氧化碳滅火系統、七氟丙烷滅火系統和IG541滅火系統。近幾年真題考查的分值在逐步提升，主要考查系統組成、工作原理、組件名稱、故障分析以及聯動。下面以IG541滅火系統為例來講解氣體滅火系統原理。

一、IG541滅火系統組成

由滅火劑瓶組、驅動氣體瓶組（可選）、選擇閥、減壓裝置、驅動裝置、集流管、連接管、噴頭、信號反饋裝置、安全泄放裝置、控制盤、檢漏裝置、管道管件及吊鉤支架等組成。

與高壓二氧化碳滅火系統、內儲壓七氟丙烷滅火系統有區別的地方是：高壓二氧化碳滅火系統、內儲壓七氟丙烷滅火系統無減壓裝置。

二、工作原理

發生火災→火災探測器報警→氣體滅火控制器→延遲30s→打開驅動氣體容器閥→打開選擇閥，同時開啟滅火劑瓶組容器閥→氣體匯集集流管通過選擇閥噴放到各防護區，同時氣體釋放燈亮。

三、聯動控制設計

1.有人工作的防護區：氣體滅火控制器在接收到滿足聯動邏輯關系的 聯動觸發信號后，應啟動設置在該防護區內的火災聲光警報器，在接收到第二個聯動觸發信號后，應發出聯動控制信號。聯動控制信號應包括下列內容：
1）關閉防護區域的送（排）風機及送（排）風閥門；
2）停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥；
3）聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗；
4）啟動氣體滅火裝置、泡沫滅火裝置，氣體滅火控制器、泡沫滅火控制器，可設定不大于 30s 的延遲噴射時間。

2.平時無人工作的防護區：可設置為無延遲的噴射，應在接收到滿足聯動邏輯關系的 聯動觸發信號后除啟動氣體滅火裝置外的聯動控制；在接收到第二個聯動觸發信號后，應啟動氣體滅火裝置。

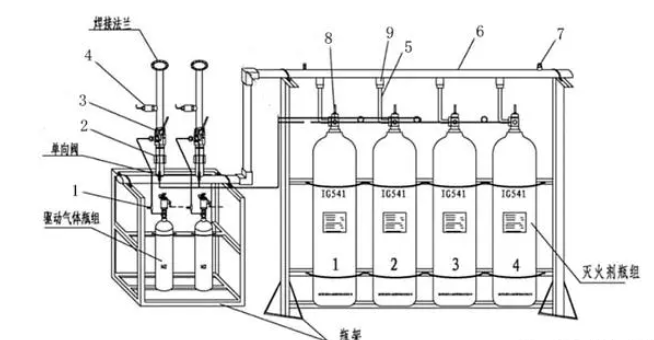

四、系統各組件的名稱及主要功能

1.低泄高封閥，主要功能：排除由于氣源泄漏而積聚在啟動管路內的氣體，防止系統誤動作。

2.減壓裝置，主要功能：將滅火劑瓶組釋放的高壓氣體壓力減壓到工程設計值。

3.選擇閥，主要功能：控制滅火劑到相應的保護區。

4.信號反饋裝置（壓力訊號器或流量訊號器），主要功能：將滅火劑釋放的壓力或流量信號轉換為電信號，并反饋到控制中心。

5.高壓軟管，主要功能：用于瓶頭閥與滅火劑管道單向閥的連接，減震。

6.集流管，主要功能：將多個滅火劑瓶組的滅火劑匯集在一起，再分配到各防護區。

7.安全閥（安全泄放裝置）：防止滅火劑管道非正常受壓時爆炸。

8.容器閥，主要功能：封存、釋放、充裝、超壓泄放。

9.液流單向閥，主要功能：防止滅火劑從集流管向滅火劑瓶組返流。
