泰和安TX3042C氣體滅火控制器

一、泰和安TX3042C氣體滅火控制器概述

　　泰和安TX3042C氣體滅火控制器（簡稱控制器）執行 標準GB 16806-2006《消防聯動控制系統》的要求。是泰和安推出新一代氣體滅火功能的智能控制器。采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等特點。

　　泰和安TX3042C氣體滅火控制器可與泰和安生產的T3系探測器、聲光警報器、緊急啟停按鈕、放氣指示燈、輸入模塊、輸入/輸出模塊等現場外部器件組成獨立的小系統，可與泰和安火災報警控制器（聯動型）聯網，接收火災報警信息實現了手自動控制氣體滅火功能。

二、泰和安TX3042C氣體滅火控制器特點

　　1）采用中文LCD顯示，操作簡單易懂，采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等優點。

　　2）通訊總線采用無極性二總線設計，接線方便簡潔，并保證系統可靠性。

　　3）具有重碼檢測功能。

　　4）可帶更大 4組無極性二總線、電磁閥驅動輸出端子、聯動電源輸出端子輸出。

　　5）具有CAN總線通訊接口端子，可與火災報警控制器(聯動型)連接實現聯網通訊，可選配RS485通訊板實現第三方輸出功能。

三、泰和安TX3042C氣體滅火控制器技術參數

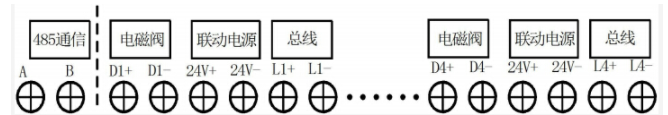

　1、A、B為485通訊線，用于和火災報警控制器聯機。

　　2、L（1～4）+、L（1～4）-為無極性二總線端子，推薦采用RVS-2×1.5mm2線布線。連接感煙探測器、感溫探測器、緊急啟停按鈕、放氣指示燈、聲光警報器、輸入輸出模塊、手動報警按鈕等設備的總線端子。

　　3、24V+、24V-為聯動電源輸出端子，每個分區更大 輸出電流1A。推薦采用正極紅色，負極黑色的BV-2×2.5mm2線布線，現場布線時應考慮長線產生的電壓降。連接聲光警報器，輸入輸出模塊等設備的聯動電源輸入端子。模塊設備反饋信號推薦采用RVS-2×1.0mm2或1.5mm2線布線。

　　4、D（1～4）+、D（1～4）-為氣體滅火終端模塊端子，推薦采用BV-2×2.5mm2線布線。

五、泰和安TX3042C氣體滅火控制器設備列表

　　01～20感煙探測器

　　21～40感溫探測器

　　41～45緊急啟停按鈕

　　46～50放氣指示燈，當閥門動作后46～50放氣指示燈亮

　　51～52聲光警報器1組

　　89～91聲光警報器2組

　　滿足下列條件之一時51～52，89～91聲光警報器有輸出：

　　1）感煙探測器報警

　　2）感溫探測器報警

　　3）按下手動報警按鈕

　　4）按下緊急啟動按鈕

　　5）按下控制裝置面板啟動按鈕

　　53～55聲光警報器3組，當閥門動作后53～55聲光警報器有輸出

　　92～93聲光警報器4組，當閥門動作后92～93聲光警報器有輸出

　　56～59輸入模塊，監視氣體噴灑反饋，接鋼瓶電磁閥動作的反饋信號.

　　60～65探測器接口模塊或者輸入模塊(接非編碼設備報火警，但不參與聯動)

　　66～75手動火災報警按鈕

　　76～83輸出模塊，滿足下列條件之一時76～83輸出模塊有輸出：

　　1）感煙探測器和感溫探測器同時報警

　　2）按下緊急啟動按鈕或TX3042B控制裝置面板啟動按鈕

　　84～85輸出模塊，滿足下列條件之一時84～85輸出模塊有輸出：

　　1）感煙探測器報警

　　2）感溫探測器報警

　　3）按下手動報警按鈕

　　4）按下緊急啟動按鈕

　　5）按下控制裝置面板啟動按鈕

　　86輸出模塊，控制裝置火警時86輸出模塊有輸出（所有分區的86輸出模塊都有輸出）

　　87輸出模塊，控制裝置氣體噴灑啟動輸出后87輸出模塊有輸出（所有分區的87輸出模塊都有輸出）

　　88輸出模塊，控制裝置故障時88輸出模塊有輸出（所有分區的88輸出模塊都有輸出）

　　94～100自定義
