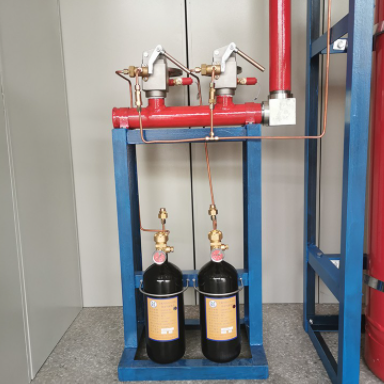

1、七氟丙烷滅火設備驅動氣體瓶組的結構：由貯存容器、容器閥、驅動氣體（N2）、安全泄放裝置及壓力顯示器組成；其貯存壓力6MPa（20℃），更大工作壓力6.6MPa（50℃）、工作溫度范圍：0℃～50℃；充裝壓力：6MPa（20℃）。

2、七氟丙烷滅火設備驅動氣體瓶組的工作原理：貯存容器是無縫壓力容器，驅動氣體（N2）以氣態形式貯存在容器內。當保護區發生火災時，火災報警控制器輸出DC-24V電流，接通電磁型驅動裝置中的電磁鐵，電磁鐵動作推動電磁型驅動裝置中的擊穿裝置（刺破針），刺破針穿破容器閥的密封膜片開啟容器閥；使N2氣體從容器閥出口釋放。經過驅動管道，啟開選擇閥、啟開驅動管道中的單向閥、啟開滅火劑瓶組容器閥。

3、緊急情況時，也可拔出手動按鈕保險銷，壓下按鈕，電磁型驅動裝置中的刺破針穿破容器閥的密封膜片開啟容器閥；使N2氣體從容器閥出口釋放。

4、七氟丙烷滅火設備驅動氣體瓶組容器閥上裝有安全泄放裝置（安全泄放膜片泄放壓力9MPa±5%），是為了防止驅動氣體貯瓶?jī)?nèi)壓力過高，而采取泄壓釋放，以保護貯瓶安全。如安全膜片動作，待貯瓶泄壓后，應更換新的安全泄放膜片，并進行密封性試驗，再投入使用。當七氟丙烷滅火設備驅動氣體瓶組正常啟用后，需更換容器閥的密封膜片，并進行強度和密封性試驗，再投入使用。更換安全泄放膜片或密封膜片時，須與原膜片型號規格完全相同，不能隨意代用。

5、七氟丙烷滅火設備驅動氣體瓶組啟動時受到驅動氣體噴放沖擊，安裝時應給予固定。

6、七氟丙烷滅火設備驅動氣體瓶組瓶體內有高壓氣體，嚴禁倒置！必須小心謹慎，輕搬輕放！應避免陽光照射！容器閥出口備有防誤噴保護帽，用鏈條與閥體連接，搬運時應蓋上此保護帽，以防驅動氣體意外釋放造成驅動氣體瓶組沖倒傷害人員；嚴禁私自拆卸設備及零部件！充裝的驅動氣體是高壓氣體，若充裝過程中操作不當，會存在一定的危險，因此建議驅動氣體再充裝時，充裝由供應商進行或經專業人員按要求進行。
